Specyfikacje
Prędkość cięcia: 80 m / min
Obsługiwany format graficzny: DWG, DXF
Zastosowanie: cięcie laserowe
Stan: nowy
Grubość cięcia: 0-25 mm
CNC lub nie: Tak
Tryb chłodzenia: chłodzenie wodą
Oprogramowanie sterujące: Cypcut
Miejsce pochodzenia: Chiny Anhui (kontynent)
Nazwa marki: ACCURL
Certyfikacja: CE, ISO, SGS

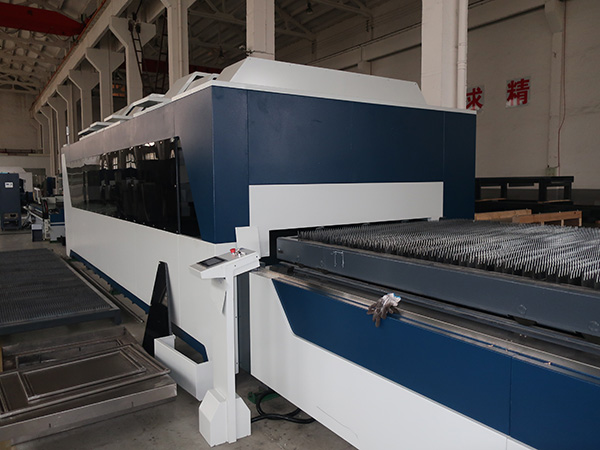

Nazwa produktu: Obcinak do rur i płyt światłowodowych
Zasilanie: 5000 W / 700 W / 750 W / 800 W / 1000 W / 1200 W / 2000 W
kształt cięcia: płyta i rura
Obszar roboczy: 1500 mm x 3000 mm / 2000 mm x 4000 mm / 2000 mm x 6 000 mm
Typ: Fiber Lasr Cutting
Maksymalna prędkość pozycji: 80 m / min
Średnica cięcia rury: 30mm-220mm
Długość cięcia rury: Mniej niż 6 m
Pozycja osi X, Y: 0,05 mm
Dokładność powtarzalności osi X, Y: 0,025 mm
Obsługa posprzedażna: Inżynierowie są dostępni do obsługi maszyn za granicą
Zalety wycinarki laserowej Fibre:
1. Doskonała jakość ścieżki: mniejsza kropka lasera i wysoka wydajność pracy, wysoka jakość.
2. Wysoka prędkość cięcia: prędkość cięcia jest 2-3 razy większa niż ta sama maszyna do cięcia laserem CO2.
3. Stabilna praca: przyjęcie najlepszych światowych laserów importowych światłowodów, stabilna wydajność, kluczowe części mogą osiągnąć 100 000 godzin;
4. Wysoka wydajność dla konwersji fotoelektrycznej: Porównanie z maszyną do cięcia laserem CO2, maszyna do cięcia laserem światłowodowym ma trzykrotną wydajność konwersji fotoelektrycznej.
5. Niski koszt: oszczędność energii i ochrona środowiska. Współczynnik konwersji fotoelektrycznej wynosi do 25-30%. Niskie zużycie energii elektrycznej, to tylko około 20% -30% tradycyjnej maszyny do cięcia laserem CO2.
6. Niskie koszty utrzymania: transmisja światłowodowa nie wymaga odbicia soczewki, oszczędność kosztów konserwacji;
7 Łatwe operacje: transmisja linii światłowodowej, brak regulacji ścieżki optycznej.
Parametry techniczne
Efektywny obszar roboczy (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Maksymalna średnica rury | 200 mm (można dostosować do 600 mm) | ||
Długość rury | 6mm | ||
Skok osi Z | 120 mm | ||
Maksymalna prędkość pozycji | 60 m / min | ||
Dokładność położenia osi X, Y. | 0,05 mm | ||
Dokładność powtarzalności X, Y. | 0,025 mm | ||
Źródło laserowe | 500 W / 700 W / 750 W / 800 W / 1000 W / 1200 W / 2000 W | ||
Stal węglowa | ≤10mm | ||
Stal nierdzewna | ≤ 4 mm | ||
Aluminium | ≤ 4 mm | ||
Standardowa konfiguracja
Zasilacz światłowodowy | Raycus / IPG | ||
Głowica do cięcia włókien | Raytool | ||
Korpus maszyny | TAYOR | ||
Cross Beam | TAYOR | ||
Stół roboczy | TAYOR | ||
Skrzynia biegów | Wierzchołek | ||
X, Y Rack i zębnik | Szwecja Linden | ||
Śruba kulowa | Tajwan Hiwin | ||
szyna | Tajwan Hiwin | ||
System pneumatyczny | Japonia SMC | ||
system chłodzenia | Tayor | ||
Komponenty elektryczne | Schneider | ||
Układ sterowania | CypCut | ||
Silnik serwo AC i sterownik | Yaskawa | ||
Oprogramowanie CAD / CAM | Profesjonalne gniazdo Smart Nest | ||
Parametr cięcia(Moc lasera 700 w przypadku)
Moc lasera (W) | Materiał | Grubość (mm) | Prędkość (m / min) | Cięcie gazu |
700W | Stal nierdzewna | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Stal węglowa | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Całkowity koszt energii elektrycznej
Przedmiotów | Moc (kw) | Całkowita moc (kw / h) | Koszt całkowity (usd / h) |
Laser | 2.9 | .9 20,9 | 2,0 USD (Konta za 60% całkowitego obciążenia) |
maszyna | 9.5 | ||
agregat chłodniczy | 4.5 | ||
Kompresor powietrza | 4 |
Koszt gazu
Rodzaj gazu | Cena (USD / cylinder) | Pojemność (min / cylinder) | Koszt (USD / H) | Uwaga |
O2 | 2.5 | 60 | 2.5 | 1mm stal węglowa |
N2 | 4.2 | 15 | 16.5 | 1mm stal węglowa |
Płynny N2 | 55 | 120 | 4.5 | 1mm stal nierdzewna |
Powietrze | 1.1 (sprężarka powietrza) | z mniej niż 2 mm stali węglowej, jakość cięcia |
Warunki instalacji
Personel sprzedawcy nadzoruje instalację w następujący sposób:
1) instalacja i montaż
2) Ustawienie maszyny i stołu roboczego
3) Uruchomienie kabli i węży z punktu wejścia do serwisu
4) Podłączenie kabli elektrycznych i węży gazowych do maszyny
Warunki szkolenia
Po uruchomieniu technik Sprzedający rozpocznie szkolenie.
Klient zapewni wystarczającą ilość materiałów i materiałów eksploatacyjnych, aby zapewnić zadowalające ukończenie szkolenia.
Szkolenie obejmie następujące rzeczy:
1) Przegląd maszyny
2) Funkcje sterowania i działanie
3) Konserwacja i regulacja maszyny
4) Nadzorowane działanie maszyny
Szkolenie operatora maszyny jest zbieżne z instalacją i uruchomieniem, dlatego personel musi być dostępny przez cały czas.
