Specyfikacje
Prędkość cięcia: 0-30000 mm / min
Obsługiwany format graficzny: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, inne
Zastosowanie: cięcie laserowe
Stan: nowy
Grubość cięcia: 6 mm
CNC lub nie: Tak
Tryb chłodzenia: chłodzenie powietrzem
Oprogramowanie sterujące: FSCUT2000, specjalne oprogramowanie do cięcia Chutian
Miejsce pochodzenia: Anhui, Chiny (kontynent)
Certyfikacja: CCC, ISO
Obsługa posprzedażna: Inżynierowie są dostępni do obsługi maszyn za granicą
Pola aplikacji
Maszyna przyjmuje najbardziej wyrafinowany laser IPG / SPI, łączący maszynę CNC Gantry zaprojektowaną przez naszą firmę i korpus spawalniczy o wysokiej wytrzymałości, po wyżarzaniu w wysokiej temperaturze i precyzyjnej obróbce za pomocą dużej frezarki CNC. Ma dobrą sztywność i stabilność dzięki precyzyjnym śrubom kulowym, prowadzeniu napędu prowadnicy liniowej. Głównie do cięcia blach o grubości poniżej 8 mm z dużą prędkością i wysoką precyzją. Laser światłowodowy ma szereg zalet, takich jak wysoka jakość wiązki, wysoka jasność, wysokie współczynniki konwersji, bezobsługowe, stabilne i niezawodne działanie przy niskich kosztach i niewielkich rozmiarach, itp. Cięcie powietrzem jest najbardziej zaawansowanym poziomem cięcia laserowego , który nadaje się szczególnie do precyzyjnego cięcia stali nierdzewnej, kartonowych. Jest szeroko stosowany w wyrobach metalowych, sprzęcie, maszynach precyzyjnych, częściach samochodowych, okularach, biżuterii, tabliczkach znamionowych, elektronice, zabawkach, reklamie i innych gałęziach przemysłu.
Opis maszyny:
1. Schemat produktu i skład

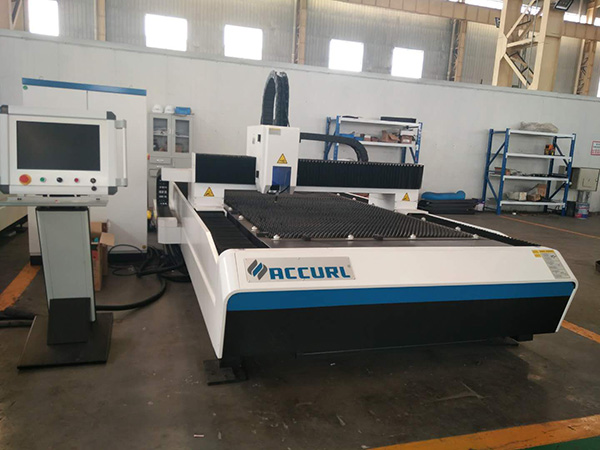

Maszyna do cięcia laserem światłowodowym składa się z lasera światłowodowego, głowicy tnącej, systemu sterowania, układu chłodzenia, jednostki maszyny, układu oczyszczania spalin itp.
2. Wydajność produktu
Szeroko stosowany do cięcia blach, takich jak stal węglowa, stal nierdzewna, stal stopowa i inne materiały metalowe. Możemy również przetwarzać różne kształty i rozmiary części; cięcie wszystkich rodzajów tekstu, logo i wzoru.
Zakres cięcia: płyta 3000 mm * 1500 mm,
Grubość cięcia stali węglowej: 0,2 mm - 6 mm
Szerokość cięcia: 0,08–0,15 mm
Maszyna X, Y, oś Z przemieszcza się 3000 mm * 1500 mm * 100 mm
Dokładność pozycjonowania: ± 0,05 mm / 1000 mm
Powtórzyć dokładność pozycjonowania: ± 0,03 mm / 1000 mm
Standardowa prędkość biegu jałowego maszyny: 30 m / min
Maksymalna prędkość biegu jałowego: 50 m / min
1 mm grubości płyty O2 Maksymalna prędkość cięcia:
(Laser IPG-1000) 10 m / min
(SPI-CW-1500 Laser) 15 m / min
Maksymalna głębokość cięcia:
Stal węglowa (O2) 7 mm
Stal nierdzewna (N2) 3,5 ~ 4 mm
Stal nierdzewna (O2) 6 mm
3. Lista systemu produktów:
Laser
Lasery światłowodowe: 1000 W (opcjonalnie SPI)
Zewnętrzna ścieżka optyczna i głowica tnąca
Laserowa głowica tnąca Wysoka, precyzyjna automatyczna głowica tnąca
Czujnik pojemnościowy BCS100, automatyczne śledzenie
Soczewka ogniskowania 25,4 F = 100
Komputer hosta
Platforma maszyny i akcesoria Głowica tnąca 3000 mm * 1500 mm
Śruba kulowa 4010 z osią X, szybka śruba; Szyna 35 mute; TAJWAN HIWIN
Oś Y prowadnicy rolkowej 5050 śruba szybkobieżna; Szyna 45 m; TAJWAN HIWIN
Reduktor planetarny VRB140, Japonia SHIMPO
Mając Japonię, NSK
Osłona przeciwpyłowa Qingdao, HEMA
Łańcuch do przeciągania PKK, Chiny
